SISTEMA PARA LA MEDICIÓN DE LA CURVA TENSIÓN-CORRIENTE EN MÓDULOS FOTOVOLTAICOS.
- Inventors:
- MARIANO SIDRACH DE CARDONA ORTIN
- PILIOUGINE ROCHA, MICHEL
-
Universidad de Málaga
infoUniversidad de Málaga
Málaga, España
ES2353545A1 (03-03-2011)
ES2353545B1 (16-01-2012)
P201001160 (03-09-2010)
Abstract

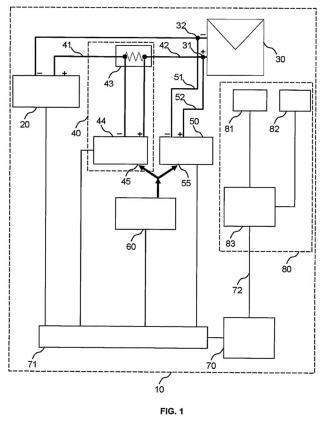

Se describe un sistema para la medición de la curva tensión-corriente para un módulo fotovoltaico que comprende una fuente de alimentación (20) conectada a dicho dispositivo fotovoltaico (30); un medidor de corriente (40) conectado en serie, entre la fuente de alimentación y el dispositivo fotovoltaico; un medidor de tensión (50) conectado en paralelo al dispositivo fotovoltaico; un generador de onda cuadrada (60) conectado al medidor de corriente y al medidor de tensión; y, un controlador (70) en comunicación con la fuente de alimentación.
El sistema permite realizar un gran número de mediciones en un corto tiempo para evitar que el cambio de condiciones meteorológicas afecte la medición.
